如何理解3.5插頭的TS、TRS、TRRS，TRRRS
2021-11-30 21:31:29
7316
3.5毫米TRS端子的概念：

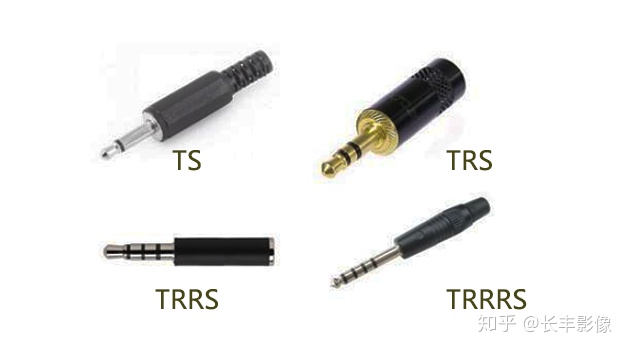

3.5毫米TRS端子（TRS connector）是一種常用于連接音響設備，用以傳遞音頻信號的連接器。該詞代表其三個組成部件的首字母縮寫：Tip（尖）、Ring（環）、Sleeve（套）。由于該種接頭一般用于接插耳機和麥克風，因此也稱Phone Jack。雖然統稱TRS，但在日常使用中，我們一般依據具體的插頭/插座的環（R）數不同而將這種端口分別稱為TS、TRS、TRRS、TRRRS等。每兩個導電觸點之間有一個絕緣環套。
其中我們最常見也最常用到的是TRS、TRRS這兩種音頻接口。
TRS就是三觸點的接口，即左右聲道加一個接地，我們常稱為三段式插頭。
TRRS則有四個觸點，可傳送左聲道、右聲道、接地及收音麥的訊號，我們常稱為四段式插頭。正因為如此，我們常用的手機耳麥?zhǔn)荰RRS四段式插頭的，它不僅能通話，還能通過傳送訊號控制音樂播放。
兩種接口適用設備:

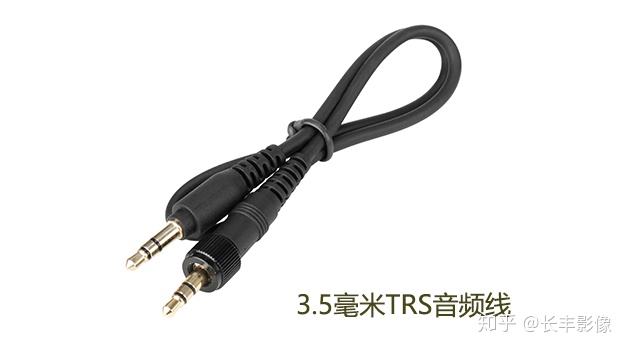

3.5毫米TRS音頻插頭
一般用于將麥克風連接在相機、攝像機、音頻錄音機、錄音筆等設備上。

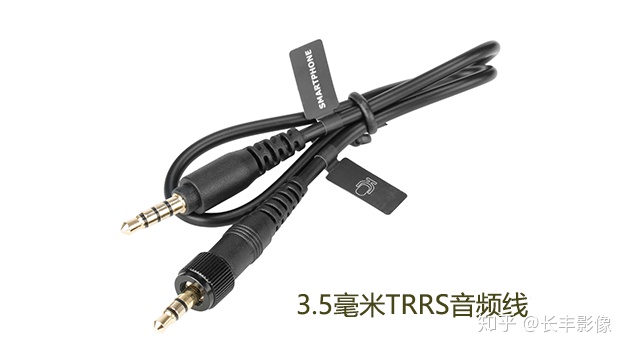

3.5毫米TRRS音頻插頭
一般用于將麥克風連接在智能手機、平板電腦、筆記本電腦等設備上。
