CY4032-DM, USB立體聲雙麥錄音模組
2023-12-29 08:58:00
358
產品概述：
CY4032-DM Stereo microphone PCBA 基于瑞昱高性能單芯片UAC, ADC麥克風、雙通道獨立錄音模塊。支持UCA1.0/2.0規范，支持192Khz 24bit采樣率的CODEC, 能滿足耳返，雙聲音錄音等定制化應用需求。 Digital to Analog Converter with 110dBA SNR and 95dB THD+N performance, 支持8-192Khz分辯率16/24bit，600ohm 高阻推力，Stereo Class G放大滿足高音質需求。芯片內鍵Flash，可調EQ, 相容性問題可USB更新。
性能參數:
ADC指標：
通道：單通道/雙通道可選，
采樣位數：16bit/24bit,
采樣率：44.1K/48K/96K/192KHZ
DAC指標：
通道：雙通道，
采樣位數：16bit/24bit,
采樣率：44.1K/48K/96K/192KHZ
功能: USB立體聲播放、立體聲錄音
操作系統Android, Windows, Win OS, Mac...
音頻測試：

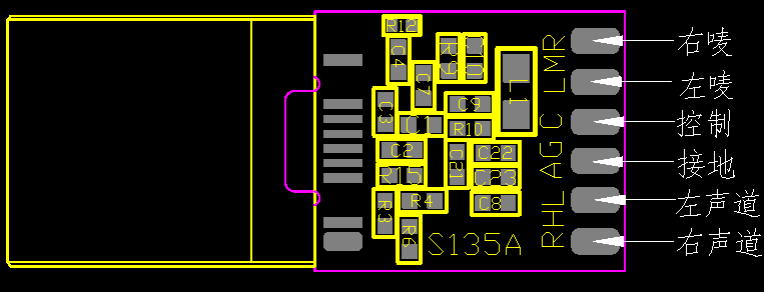

焊線定義：
（焊盤從左至右）
| RO | LO | AG | C | LI | RI |
| 輸出-右聲道 | 輸出-左聲道 | 公共地 | 控制端 | 輸入-左聲道 | 輸入-右聲道 |
| 輸入輸出共用 | 接地，輸入靜音 |

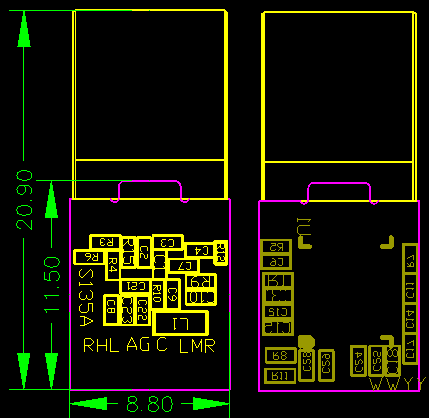

模組尺寸：
PCB尺寸: 11.5mm*8.8mm，PCBA尺寸: 20.9*8.8*3.6mm相應的物理尺寸參數如下圖所示:
