CW2015:1-2節電池電量計芯片
CW2015電量計芯片在第九屆（2014年度）中國半導體創新產品和技術評選中，以成熟穩定的技術和首屈一指的國內市場份額脫穎而出，繼“2013年中國IC設計公司成就獎之年度熱門產品獎”之后再次獲得大獎。
- 型號： CW2015
CW2015是一個專門應用在手持及便攜式設備的，擁有小封裝、低成本，可同時應用在系統側及電池側的無檢流電阻的鋰電池電量計。CW2015時刻追蹤鋰電池的工作狀態，運用專利算法，計算電池的剩余容量（SOC）。CW2015可兼容不同化學體系的鋰電池，包括鋰鈷、鋰聚合物，和鋰錳等。CW2015包含有一個14位的Delta-Sigma ADC，一個精密電壓基準以及一個精確的溫度傳感器。 CW2015精簡的外圍電路設計，可以保護用戶減少設計時間，節省PCB面積，并可以省略昂貴的檢流電阻。CW2015同時具有低SOC報警功能，報警的閾值可以通過IIC設置。CW2015可應用在系統側或電池側。CW2015采用通用I2C總線，可提供（100Khz）的標準工作模式以及（400 kHz）的快速工作模式。
功能特性:
? 可應用在系統側和電池側
? 最大SOC估算誤差為3%
? 14位的Delta-Sigma ADC測試電池電壓和溫度
? 精確電壓測量
? 無累積誤差
? 不需要循環學習
? 無需檢測電阻
? 可提供剩余電量(SOC）和剩余工作時間(RRT）估算
? 提供低SOC報警/中斷功能
? 專利的“FastCali”算法
? 快速校準
? 低功耗設計
-工作狀態 16μA
-睡眠狀態<1μA
? I2C總線

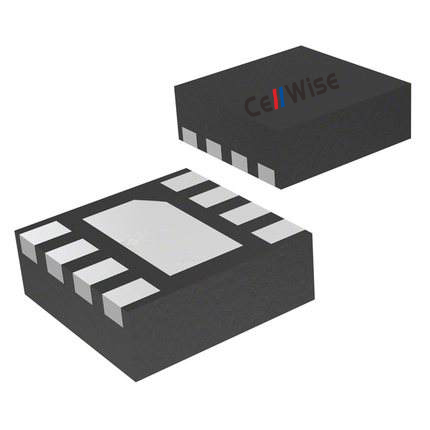

? TDFN-8小型無鉛封裝
應用領域:
? 智能手機
? 平板電腦
? 手持式及便攜式設備

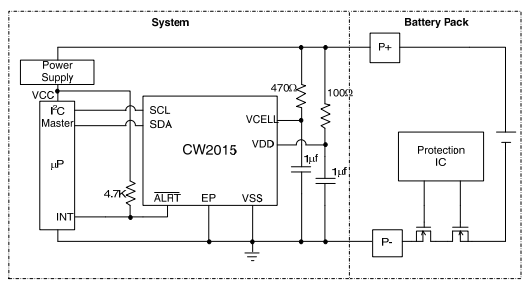

典型應用：
